(Elec)电子管

Posted 2024-05-5 Updated 2024-06- 23
By YCP
2~2 min read

电子管内部结构

  1. 阴极: 发射电子的源泉, 利用电子的热发射发射电子
  2. 灯丝: 用来加热阴极. 直热式的灯丝就是阴极, 旁热式的灯丝只负责加热阴极
  3. 阳极: 接收阴极发射的电子,外接电源正极
  4. 栅极: 控制到达阳极的电子数量; 抑制栅极加负电压,屏栅极加正电压
  5. 芯柱: 把各个电极引出管外
  6. 云母片: 固定电机和维持电极间的相对位置以及有防止管芯振荡
  7. 吸气剂

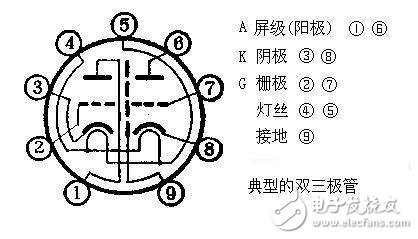

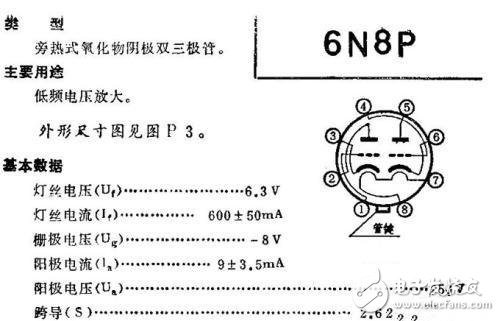

  8. 弯曲的一方是灯丝,加热阴极发射电子
  9. 中间虚线是栅极,调整其正负控制阴极发射往阳极的电子比例
  10. 阳极就显而易见了

电子多极管

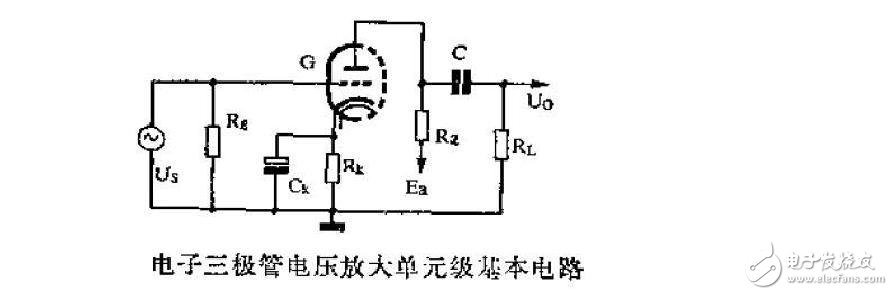

  1. 电子三极管虽然低失真, 低噪音, 但是板极和栅极存在 2.5 pF 的电容. 弥勒效应会使得板间电容增加 101 倍,影响放大器的性能.
  2. 解决办法是在板极和控制栅极间增加一个帘栅极,使得板间电容减小为 0.025pF,也就是电子四级管
  3. 还有个办法在板极和帘栅极之间再加一个抑制栅极,通常与阴极相连, 用于抑制电子从板间发射,称为电子五极管
