少年晶体管收音机（三）有一级低频放大的晶体管收音机

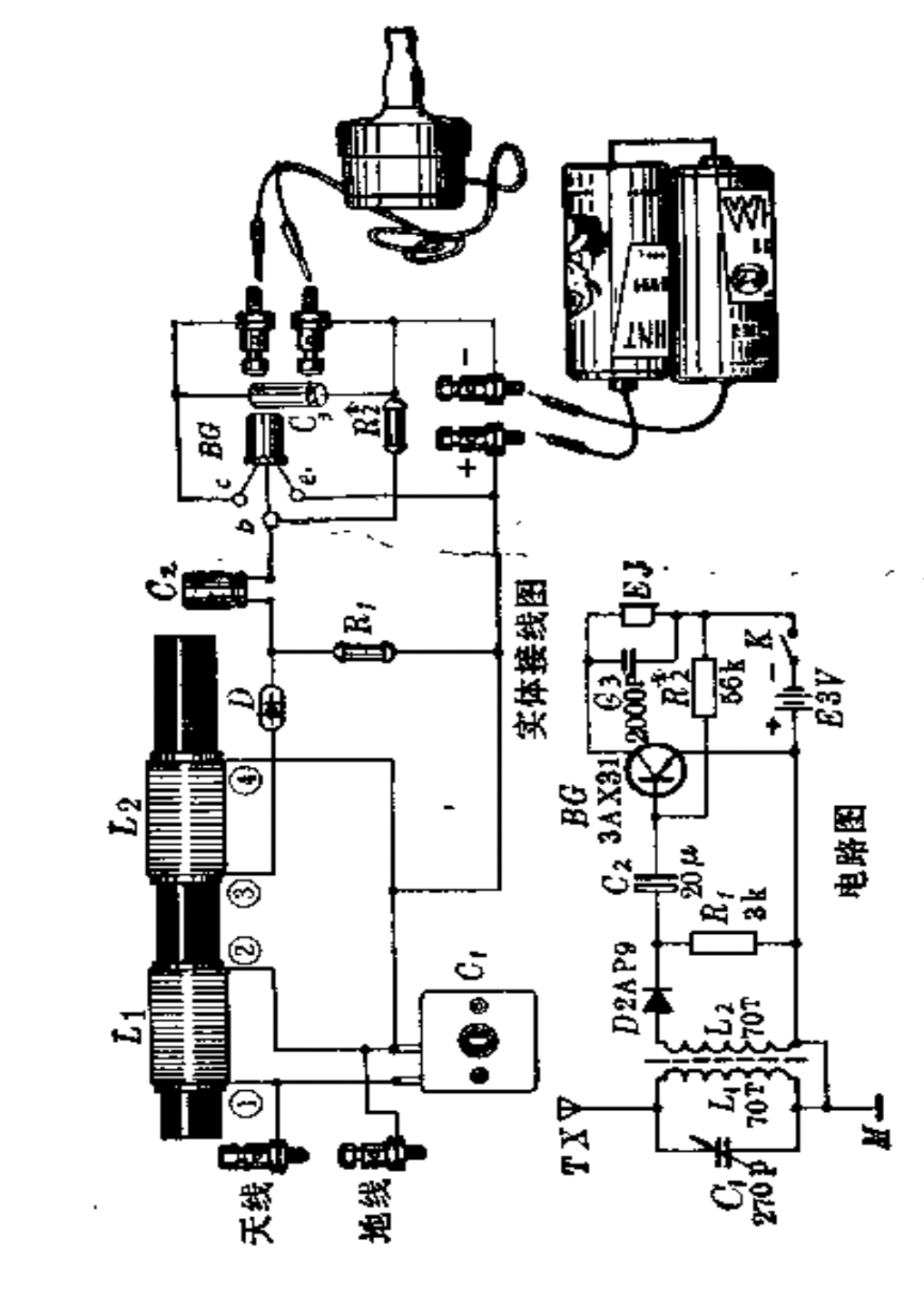

实物图

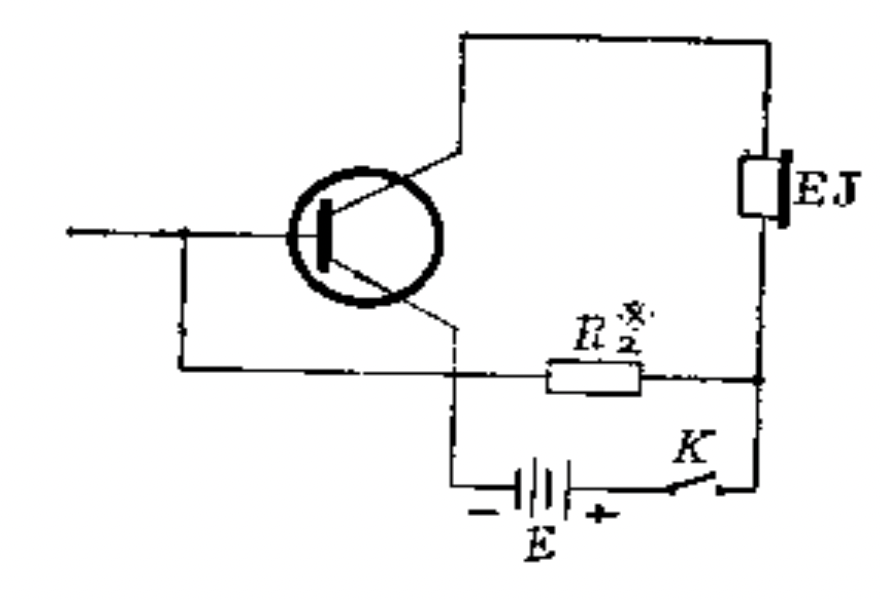

放大部分原理

R2 为可变电阻,为三极管基极提供偏置电流,由于三极管基极只有在特定电流下才在放大区间.因此要把可变电阻调整到合适的值.
当然,基极电位始终是固定的 0.7V.R2 分到的电压始终是 E-0.7V.

前端部分原理

1. 信号经过调谐回路流向地,特定频率经过线圈耦合进第二个电感.
2. 信号经过二极管检波,线圈/二极管/电阻形成一个回路.电阻上有一个电压信号,经过电容施加在三极管上,C2 隔绝电池的直流信号,通过交流.
3. C3 用于短路余下的高频信号,使其不会进入耳机
4. R1 看起来用于短路直流分量,音频功放里面也有这个电阻,C2 是耦合电容隔绝直流信号,这两个是一对在很多放大电路上
