(一) 三极管面向应用的原理

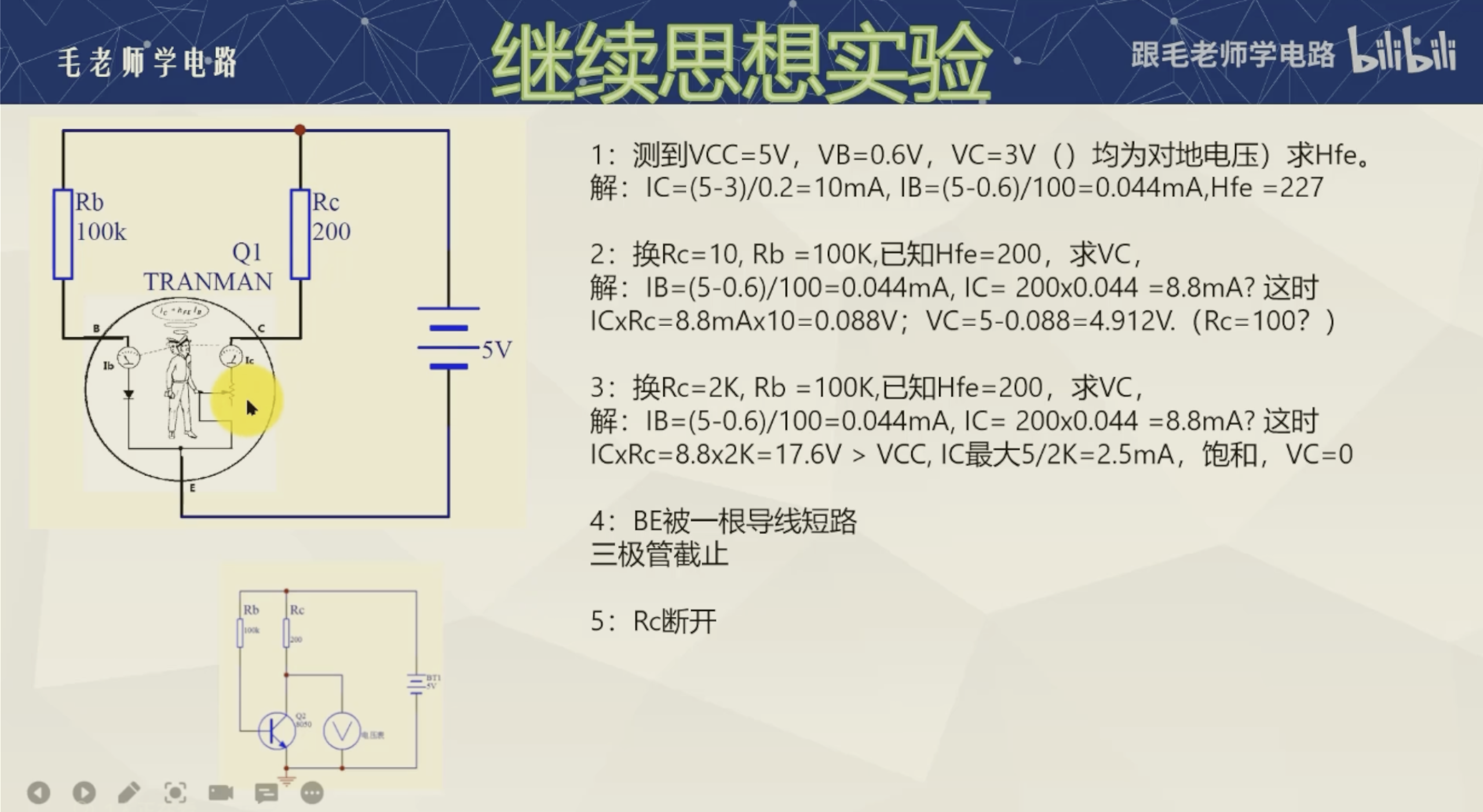

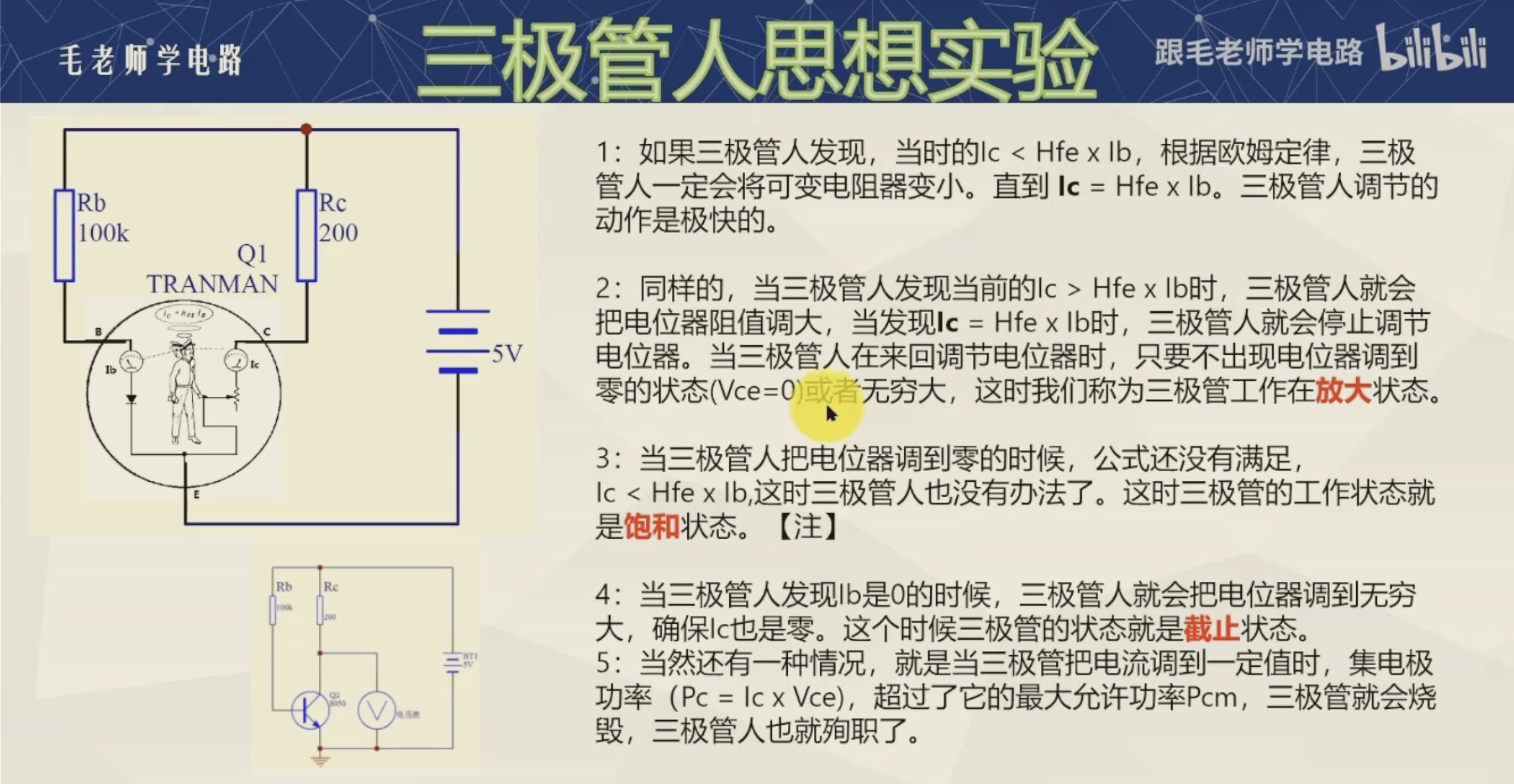

三极管的等效原理

1. 三极管中住着一个三极管人,他唯一的工作就是让: 输出电流 = β*输入电流
2. 三极管人左边二极管的压降其实并不是恒定的,而是: I[b]增加 -> V[b]增加
3. 回路: 可以看到图中的两条回路,这很重要
4. 集电极(接正极收集电的那个极)
5. 发射极(把基极电流和集电极电流发射出去的极)
6. 以 NPN 为例
7. 有箭头的是发射极


应用

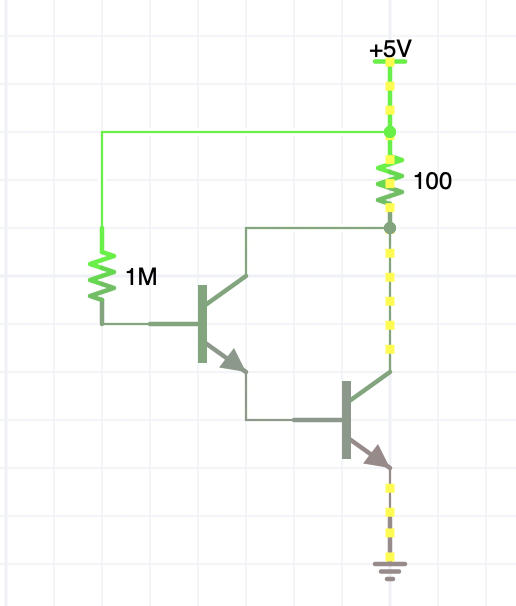

达林顿管

1. 从图中可以看到三极管小人左边的二极管所形成的一整条回路: 左管基极 1.2V,右管基极 0.6V,左管基极电流: (5V-1.2V)/1M
2. 各个集电极发射极电流遵循三极管小人原则
3. 100R 电阻电流为两个集电极电流和

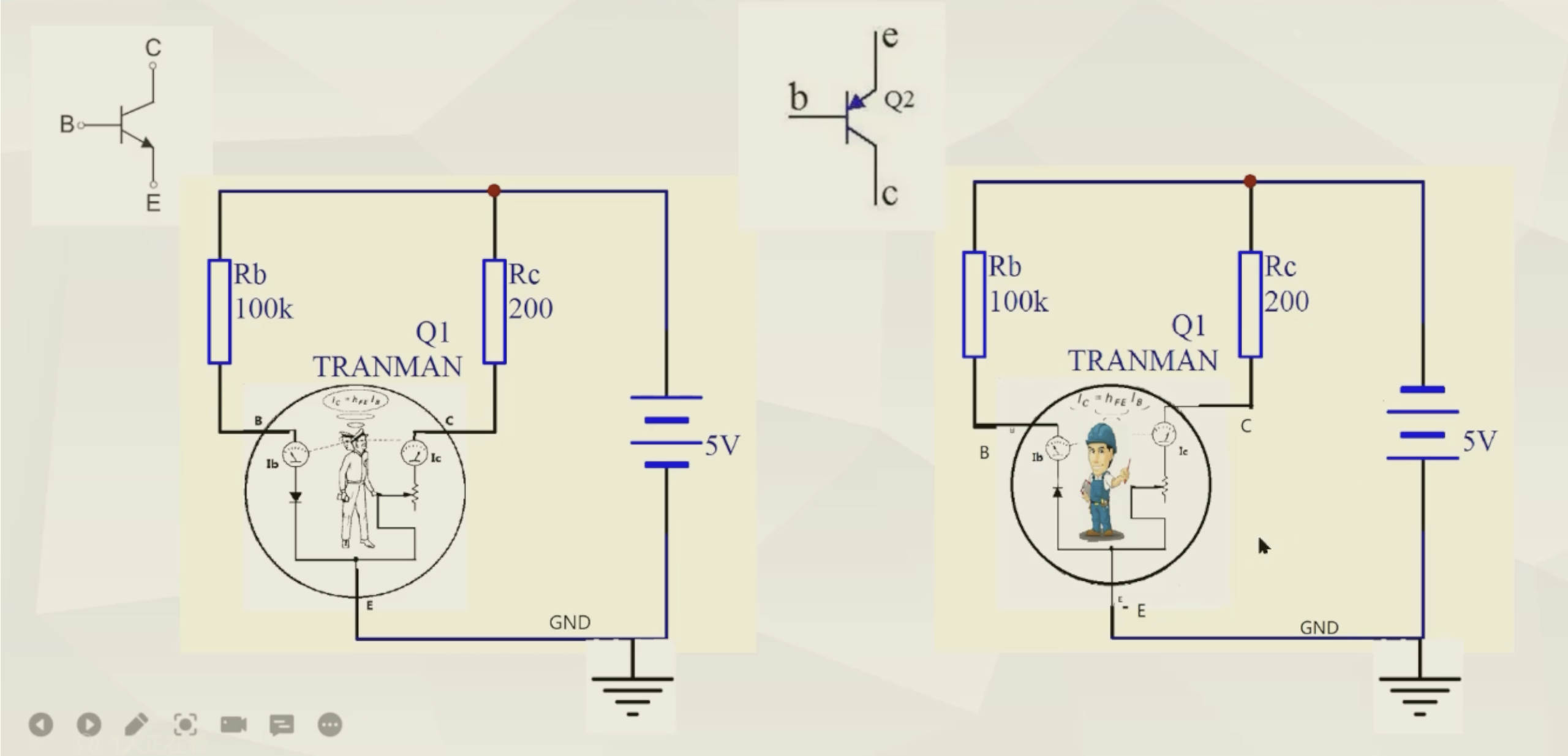

PNP/NPN三极管的等效原理对比

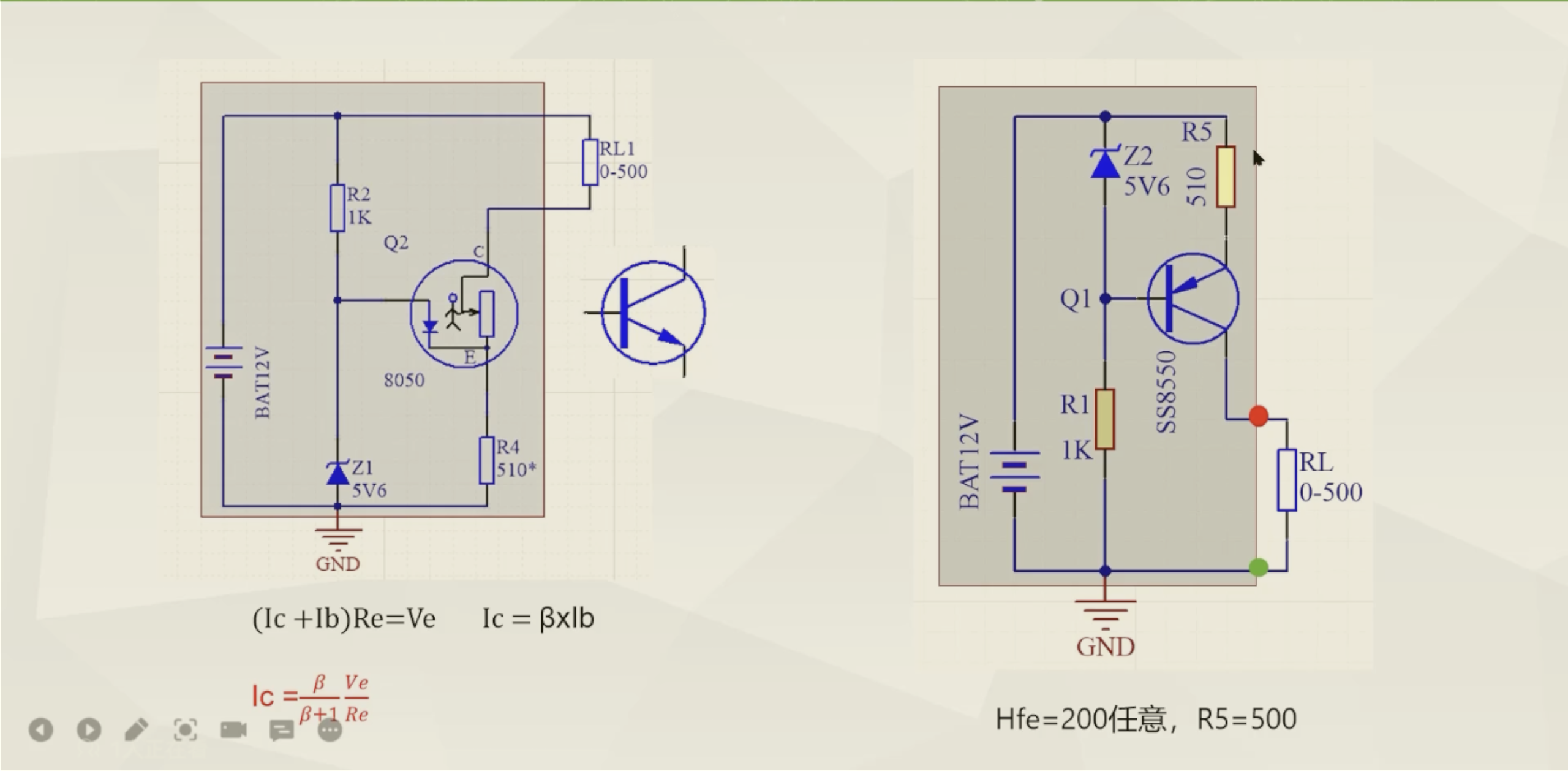

恒流源

由于无论 Rc 电阻是多少,流经它的电流始终是恒定的,因此可以利用上图做一个恒流源
但实际上这个恒流源会受电源电压变化及放大系数受温度或不同三极管的特性影响,因此并不完美

通过稳定发射极电压,从而稳定发射极电流和基极电流
