电压放大器

条件

1. VCC = 12V
2. 三极管放大倍数 ：100
3. 电压源：50mV/AC

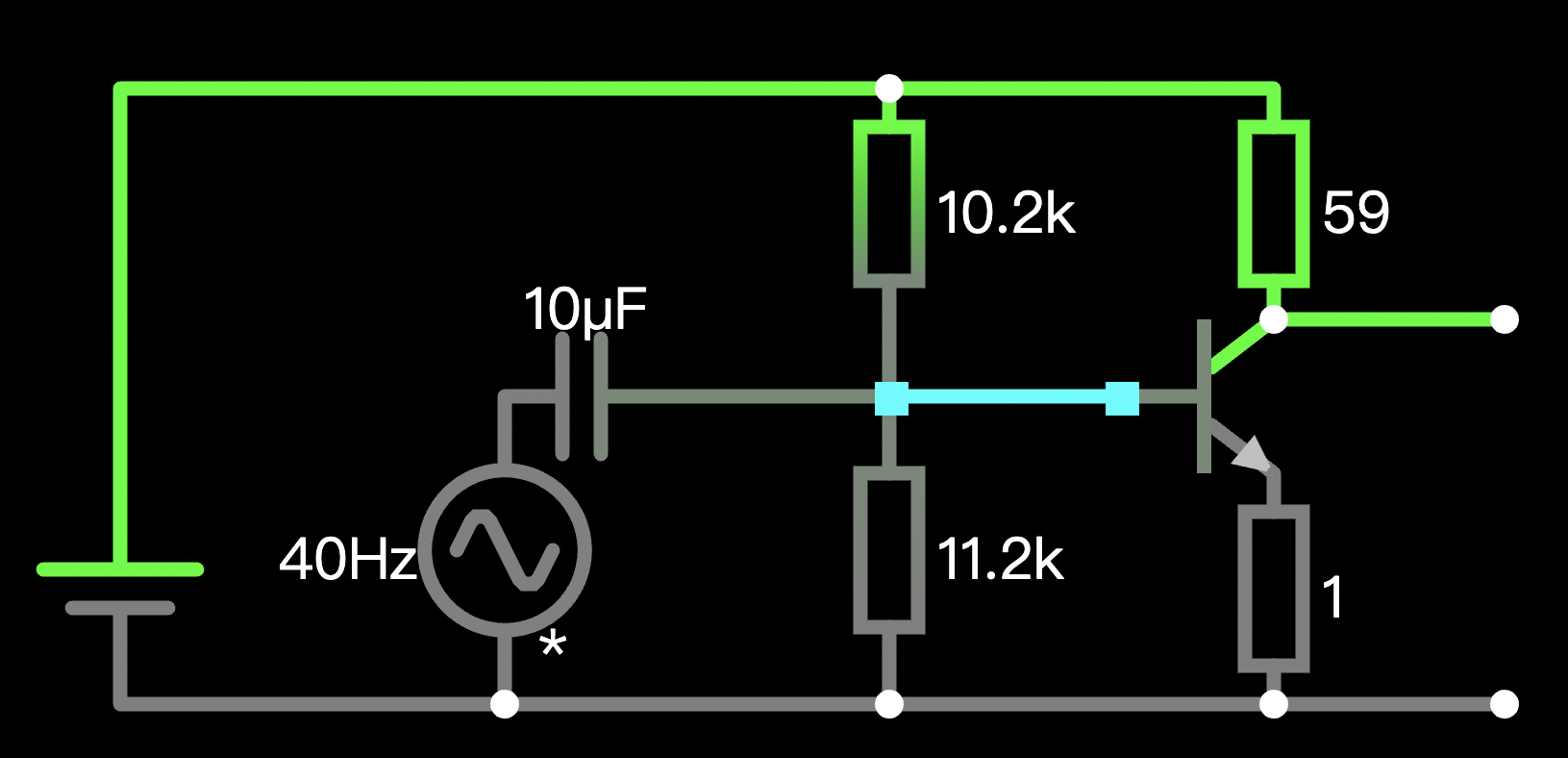

配置过程

1. 假设集电极电流：这里假设为100mA
2. 在集电极电流为100mA时，定Vce = 1/2Vcc，为了输出波形以6V为中心
3. 集电极&发射极两个电阻和：6V/100mA = 60欧姆，分配应集电极远大于发射极，发射极电阻为0也可以，此时放大效果最好
4. 基级电流：100mA/100 = 1mA,如果发射极电阻为1欧姆，那基级电压为0.8V左右,上拉电阻：11.2v/1mA = 11.2K
5. 此时也可以接一个下拉电阻，但下拉电阻似乎不会分配很多电流，下拉电阻应该比上拉电阻大或者一样

配置完

1. 这样按照理论配置完之后，输出静态电压为7.1V说明集电极电流小了，于是得出基级电流小了，可以减小基级上拉电阻加大基级电流，在实践中，应该配一个可调的基级上拉电阻，方便调试。

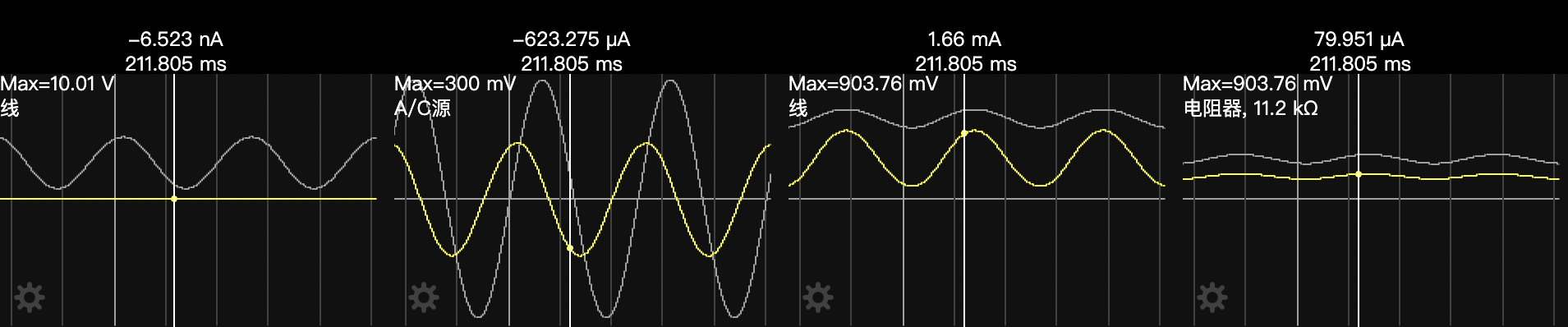

   至此，输出的集电极静态电压就是6V，范围为5.4V~6.6V,50mv放大为600mV,放大了12倍
2. 此时三极管基级为824mv，很正常地，基级与发射极电压等于0.7v，但此时正弦信号在负半轴时，基级与发射极电压小于0.7V，并没有截止。这并不是仿真不准确
   当我发现交流电压源为-300mV时，基级电压并不是524mV，是700mV左右。而三极管是流控器件，虽然基级电压变化不大，但是基级电流变化较大，交流源的电压变化转化为电流变化。

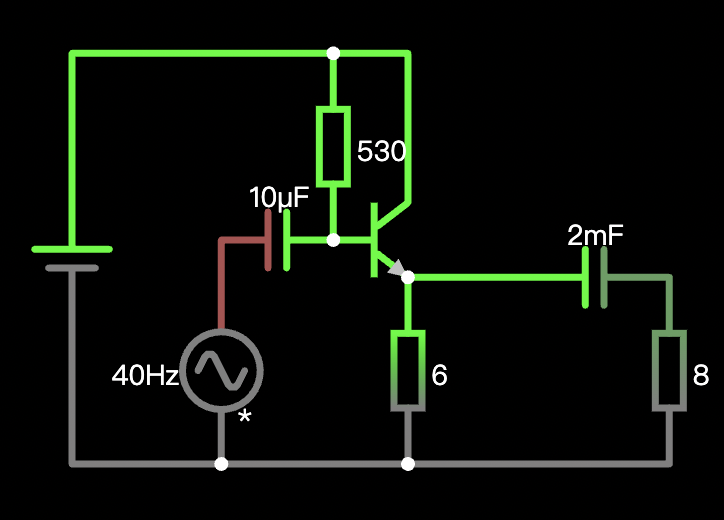

电流放大器

电压跟随（输出电压 = 基极电压 - 0.7V）。
计算原理同上，
设定目标：
Vce = 6V
输出电流 = 1A
计算阻值：
发射极电阻 = (12V-6V)/1A = 6R
基级电压 = 6V + 0.7V = 6.7V
基级电流 = 1A/100 = 10mA
基级上拉电阻 = 5.3V/10mA = 530R

仿真结果和计算结果大差不差，至于为什么电压放大器差了点，待研究。
为了让输出电流够大，必须把发射极电阻设置为足够小，输出耦合电容也应该足够大

对了，基级电压只要大于700mV就不会截止
