运算放大器（二）运算放大

基本知识

• 标题的虚断虚短具有极其强的迷惑性，只需要记住本质
• 虚断本质：理想运放输入阻抗无穷大
• 虚短本质：当给运算放大器引入负反馈的时候，Un = Up

电路分析

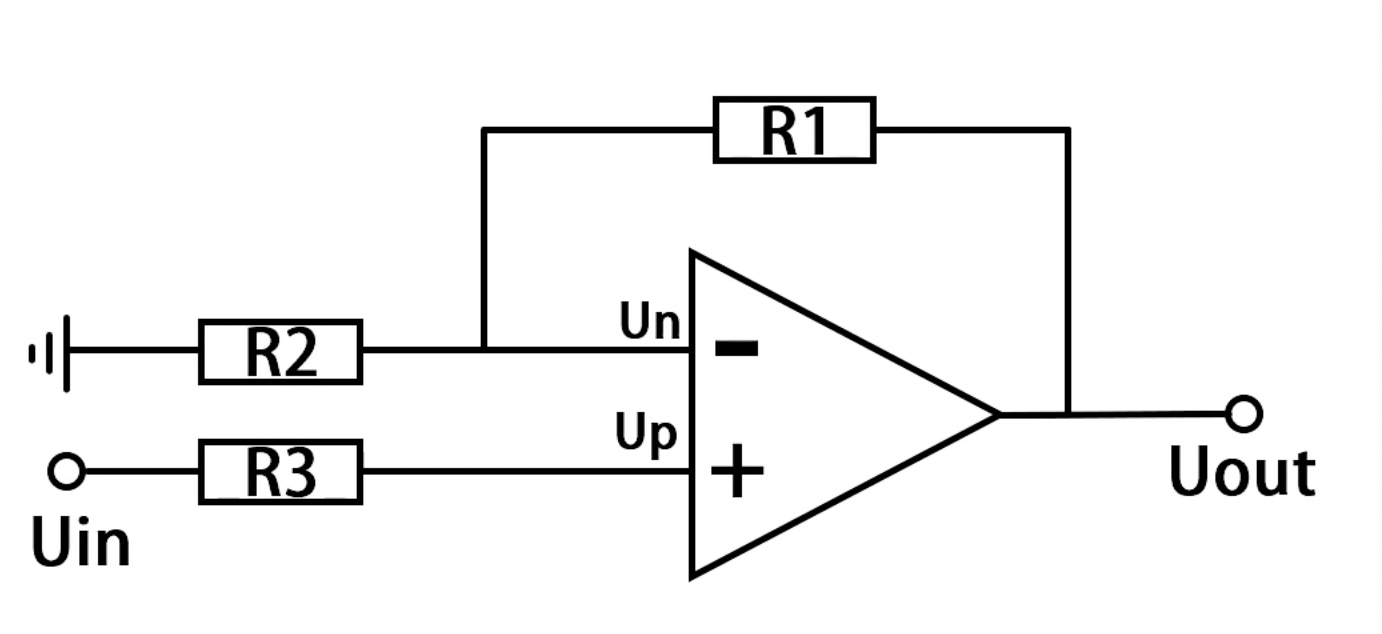

• 同向比例运算
  I2 = Uin/R2
I1 = (Uout-Uin)/R1
I1 = I2
  综上：
  Uin/R2 = (Uout -Uin)/R1
Uout = (1+R1/R2)*Uin

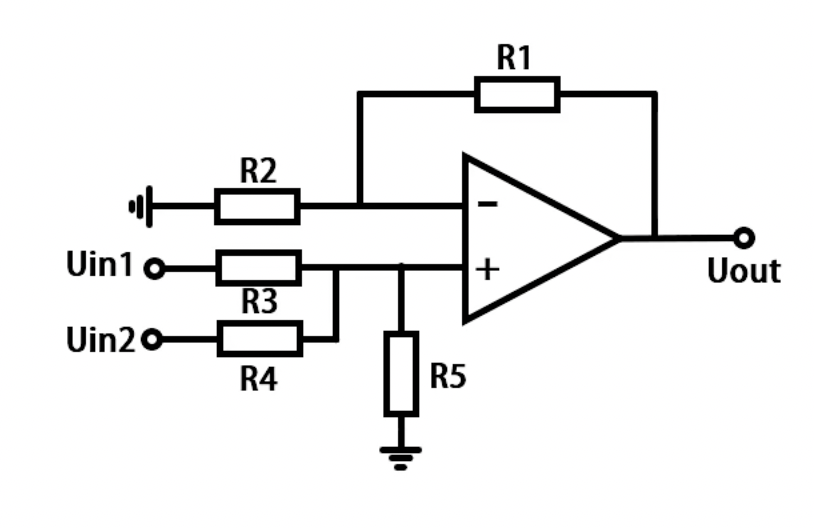

• 差分放大电路，放大输入电压差
  Un = Uout*R2/(R1+R2)
R5*((Uin1-Up)/R3+(Uin2-Up)/R4) = Up
Up = Un
  综上：
  不想算了

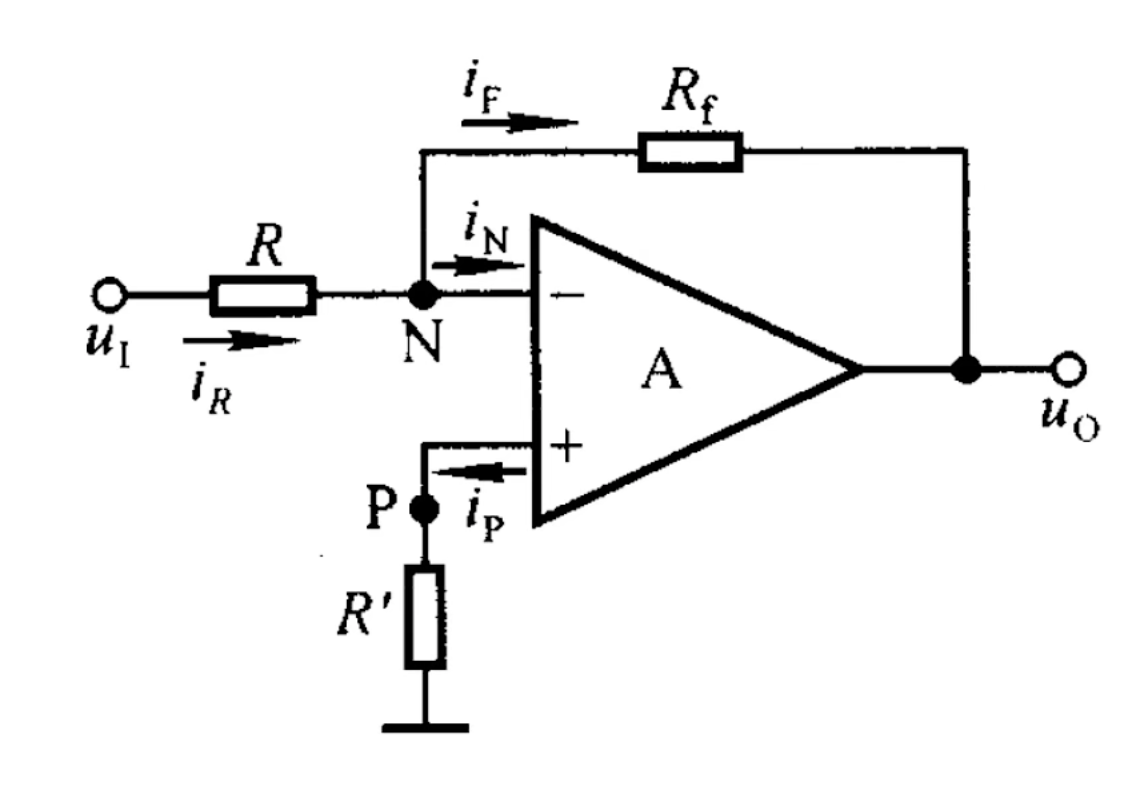

  • 反向比例运算放大电路
    (Uin - 0)/R = (0 - Uout)/Rf
Uout = -Uin*(Rf/R)

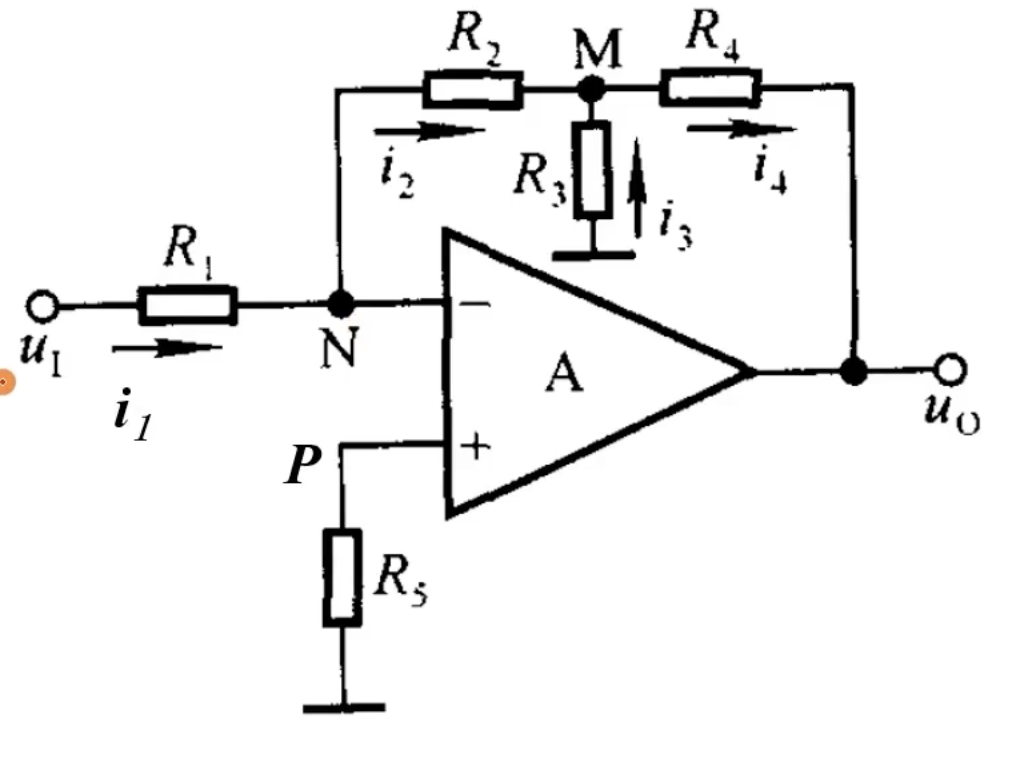

• T型网络反向比例运算
  (Uin - 0)/R1 = (0-Um)/R2
Um = -Uin*R2/R1
(Um - Uout)/R4 = (0-Um)/R3+(0-Um)/R2
  综上：
  不想算了
