（Elec）运算放大器

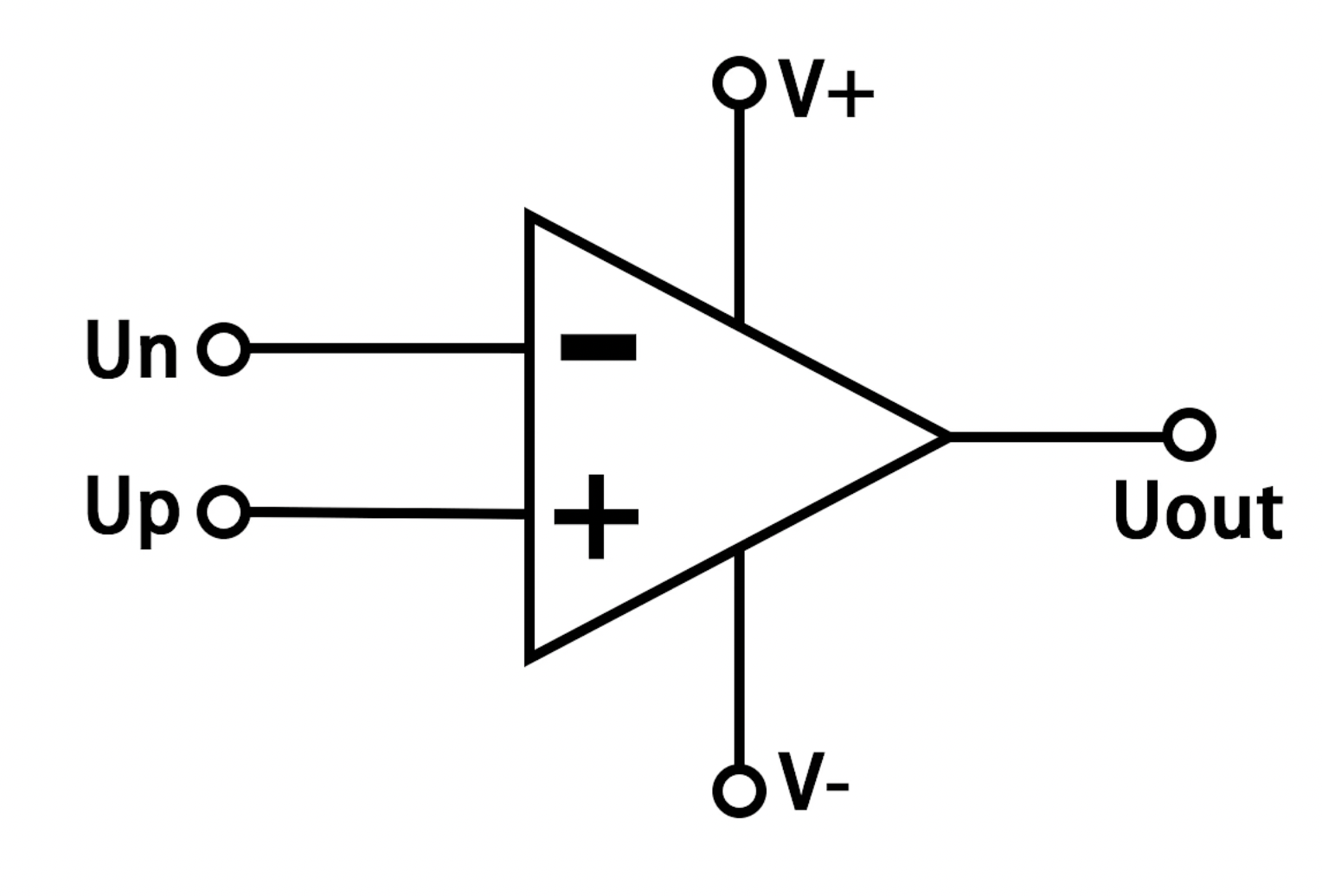

基本知识

• 电源可以接双电源，也可以接单电源，一般单电源多一些

• 正负输入得到它应得的电压，那输出就是正，否则反之。

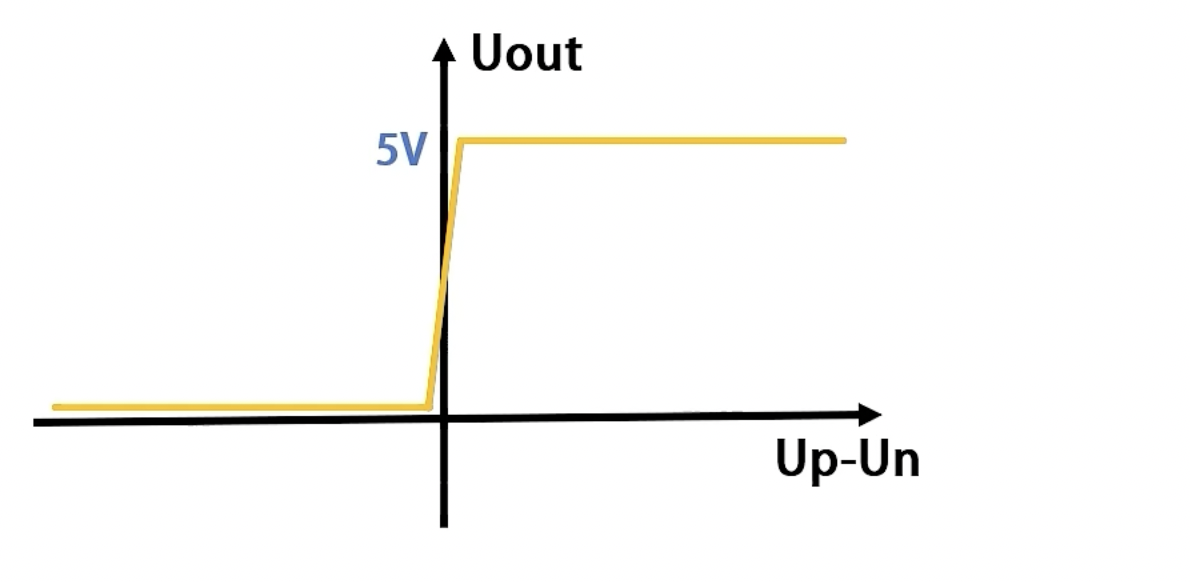

  正负输入相近：Uout = A(Up - Un) + 2.5(A可达到几十万)

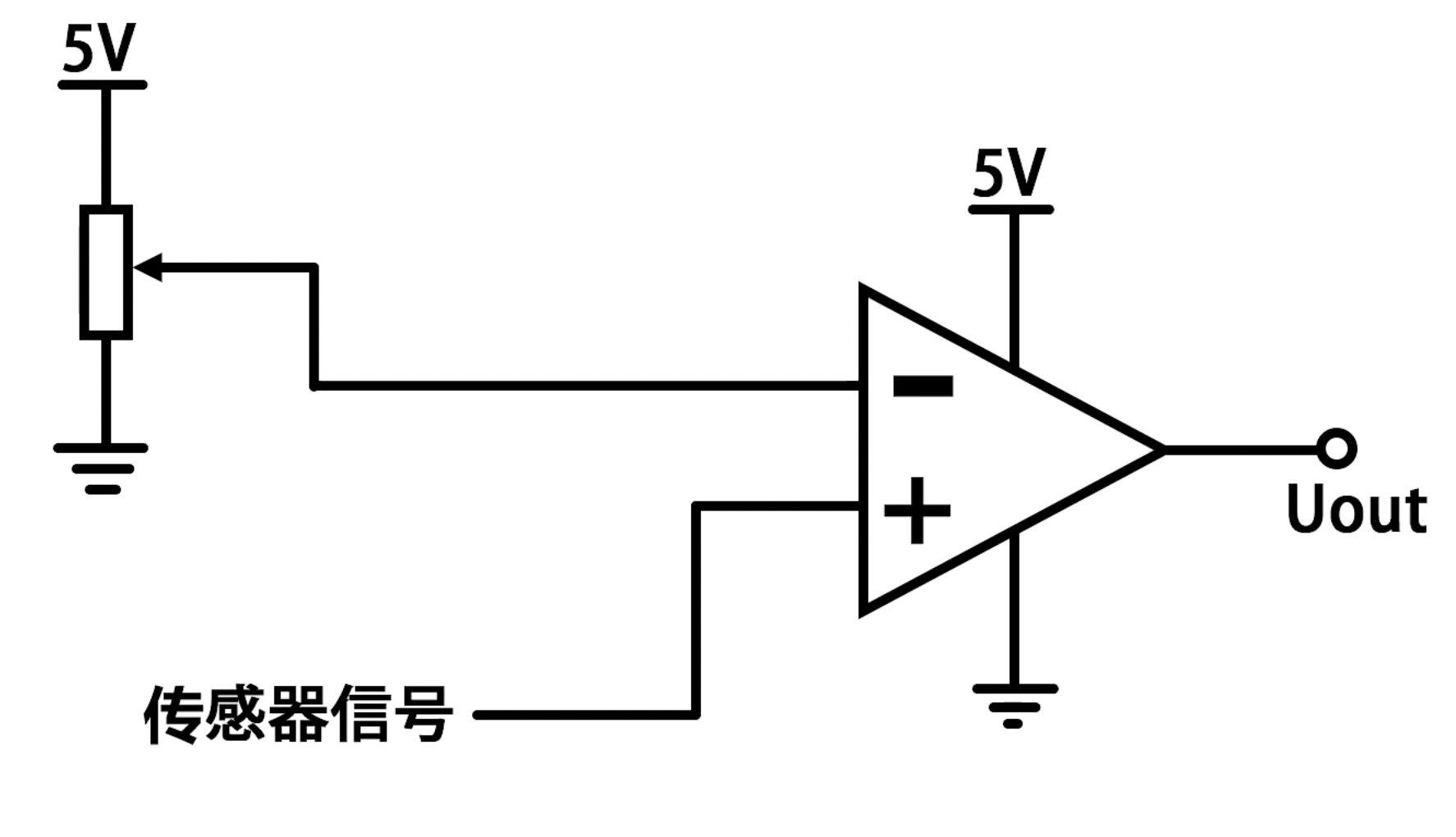

比较器

• 这里只用到了饱和区


运算放大器

• 运算放大器的核心是运算,假设以下运算放大器给予5V供电

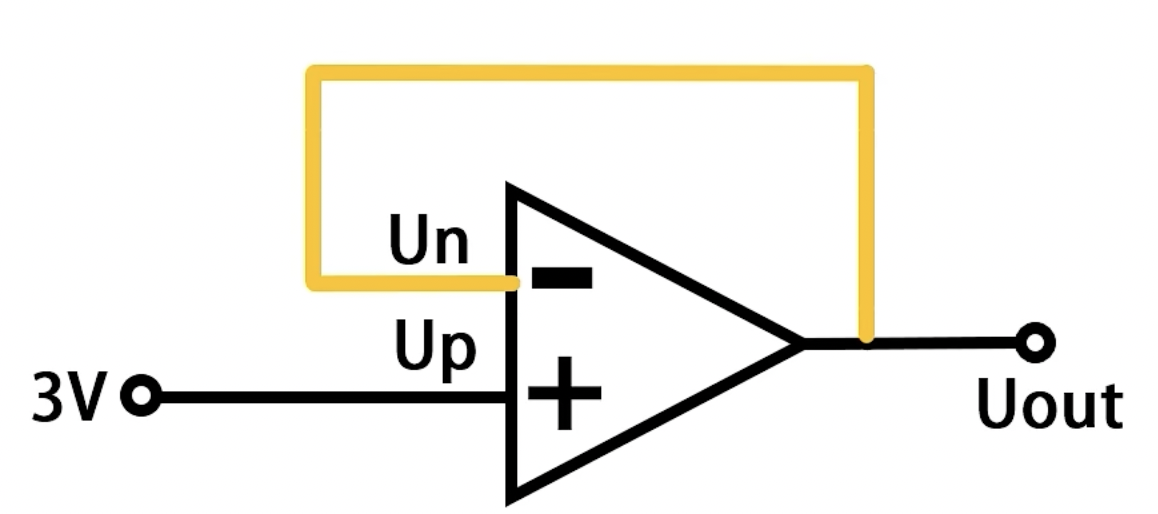

• Un = 2.9999xV。假设Un = 1V,Uout = 5V,在这一瞬间，Un的电压逐渐升高，运放调节使得Uout逐渐减小，直到Un约等于3V，运放不再放大，由于导线连接此时输出也等于3V。也就是以下电压跟随器的核心。
