EC800K AT连接移远云

配置过程

# 配置产品信息（初次连接需配置）
AT+QIOTCFG="productinfo","pxxxxt","cDVTxxxxxxxxWGVB"

# 连接开发者中心
AT+QIOTREG=1

# 查询当前连接状态（+QIOTSTATE: 8为正常）
AT+QIOTSTATE?

# 在非MQTT连接下执行，发送JSON格式数据
AT+QIOTCFG="tsl",1

发送过程

# 即将发送10字节数据,字节数一定要和实际字节数一样
AT+QIOTMODELTD=1,10

# 此时模块返回 > ,表示可以输入数据，1表示物模型ID，后者代表数据
{"1":99.9}

接收过程

#模块串口输出此数据
+QIOTEVT: 5,10212,3,17
{"4":{"2":false}}

回传过程

# 下发指令后一定要回传，平台才知道下发成功
AT+QIOTMODELTD=2,11
{"2":false}

ESP-AT 开启 WebServer

ESP-AT WEBSERVER开启

指令	返回结果	作用
AT	OK	测试通信
AT+RESTORE	OK	清除配网信息
AT+CWMODE=3	OK	配置 ESP32 设备为 Station + SoftAP 模式
AT+CWSAP="pos_softap","",11,0,3	OK	设置 SoftAP 的 ssid 和 password
AT+CIPMUX=1	OK	使能多连接
AT+WEBSERVER=1,80,25	OK	创建 web server

Wi-Fi HaLow AT 配置

AP 模块快速配置

AT+CHAN_LIST=9080,9160,9240
AT+BSS_BW=8
AT+SSID=YCP666
AT+KEYMGMT=WPA-PSK
或者
AT+KEYMGMT=NONE
AT+PSK=aa58569a9edd7c3a55e446bc658ef76a7173d023d256786832474d737756a82
AT+MODE=ap

STA 模块快速配置

AT+SSID=YCP666
AT+KEYMGMT=none

metis-l

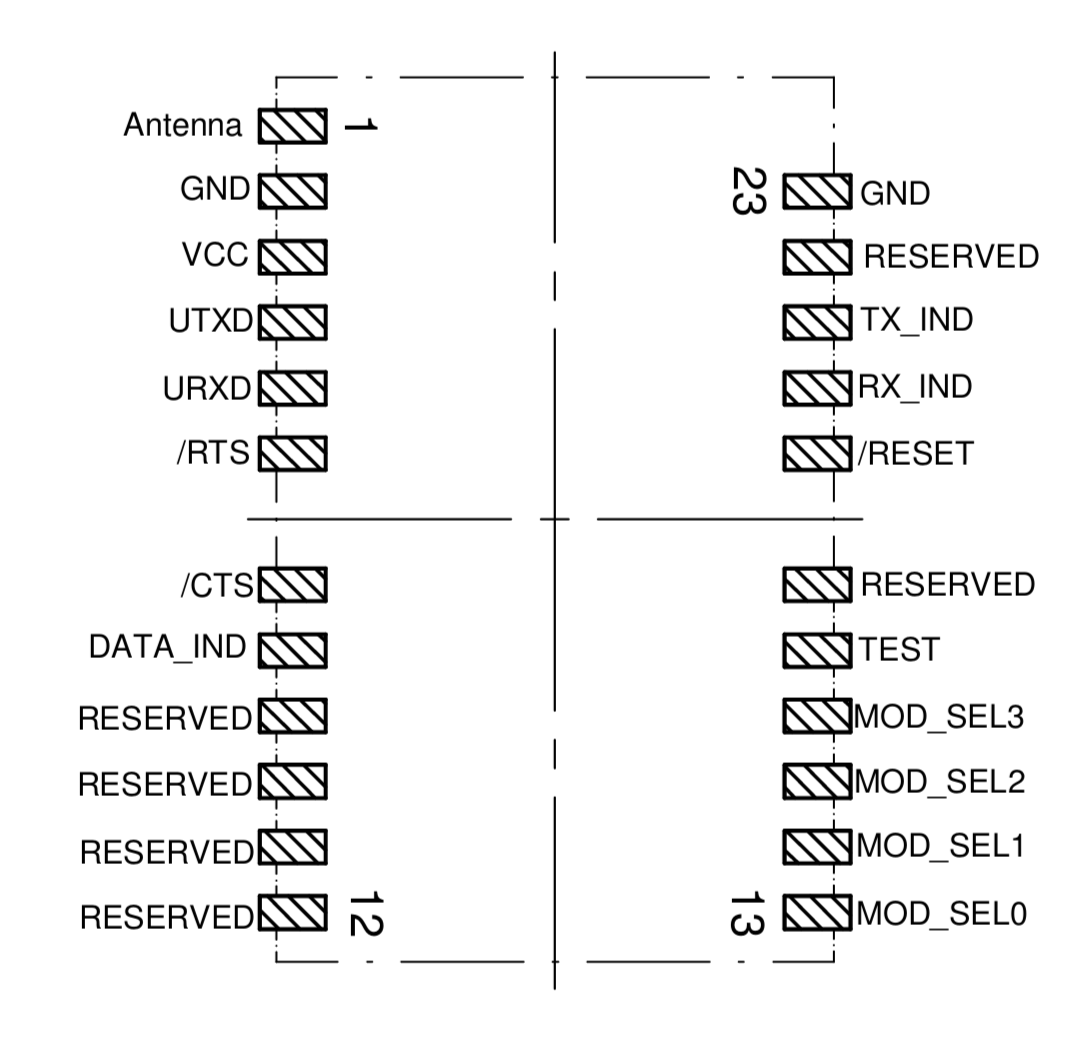

metis-l 引脚

指令格式

SFD	CMD	Length	Payload	XOR
0xFF	CMD Value	n	Payload Value	ODD
1 byte	1 byte	1 byte	n bytes	1 byte

指令

常用指令	指令值	描述
CMD_DATA_REQ	0x00	发送MBUS数据
CMD_DATA_IND	0x03	输出接收数据
CMD_SET_MODE_REQ	0x04	在运行时更改模式
CMD_RESET_REQ	0x05	重启模块
CMD_SET_REQ	0x09	把用户参数写入非易失储存
CMD_SETUARTSPEED_REQ	0x10	设置UART波特率
CMD_GET_REQ	0x0A	从非易失储存读取参数
CMD_SERIALNO_REQ	0x0B	读取模块序列号
CMD_FWV_REQ	0x0C	读取固件版本
CMD_RSSI_REQ	0x0D	读取RSSI

例如:
查询版本：FF0C00F3

w-Mbus模式

适用于CMD_SET_MODE_REQ868Mhz

wM-BUS Mode	Mode value	Direction	Role	Freq	code
S1-m	0x02	TX_Only	meter	868.300	Manchester
S2	0x03	TX&&RX	meter or gateway	868.300	Manchester
T1_meter	0x05	TX_Only	meter	868.300	Manchester
T2_meter	0x07	TX&&RX	meter	868.950	3 out of 6
T2_other	0x08	TX&&RX	gateway	868.950	3 out of 6
C2_T2_other	0x09	RX_Only	gateway	868.300	Manchester
C1_meter	0x0C	TX_Only	meter	868.950	NRZ
C2_meter	0x0D	TX&&RX	meter	869.950	NRZ
C2_other	0x0E	TX&&RX	gateway	868.525	NRZ

功能配置

1. 非易失性用户参数。CMA_SET_RST重启之后可保留，消耗闪存周期
2. 易失性用户参数。重启之后不保留，不消耗闪存周期。适用于要修改的配置经常变的情况。

发送数据

1. 配置模式
2. 重启：使用RESET引脚或者CMD_ RESET_REQ
3. 透传或者帧传输CMD_DATA_REQ

接收数据

注意：请记住，电表正在使用周期性间隔发送帧，因此您需要至少等待此时间段才能接收范围内的电表。
在具有多个电表的重型环境中，可能会发生数据包冲突。在这种情况下，您必须花多个时间才能收到预期的电表。

当希望设置数据采集器或接收设备时，如果仅需要单向通信（这里是接收功能），除了设置用户设置中的 Mode_Preselect 参数外，还需执行以下步骤。如果需要双向通信，则需要定制固件。
具体设置步骤：

1. 恢复出厂设置和复位
   • 首先执行 CMD_FACTORYRESET_REQ 命令，命令值为 0xFF1100EE。
   • 然后执行 CMD_RESET_REQ 命令，命令值为 0xFF0500FA。
2. UART 设置
   • 主机 UART 需使用 9600 波特、8 位数据位、无校验位、1 位停止位（8n1）的设置（用于接下来的几步操作）。
   • 使用 CMD_SET_REQ 命令设置 UART_CMD_OUT_ENABLE 为 1，命令为 0xFF0903050101F0。
   • 使用 CMD_SET_REQ 命令设置 RSSI_Enable 为 1，命令为 0xFF0903450101B0。
   • 使用 CMD_SETUARTSPEED_REQ 命令将 UART 波特率设置为 115200 波特，命令为 0xFF100107E9。
3. 模式选择
   • 根据需要设置 Mode_Preselect 为默认接收模式。如果是 S2 模式则无需更改；如果是 C2_T2_other（仅接收模式），则使用 CMD_SET_REQ 命令 0xFF0903460109BB 进行设置。
4. 再次复位及后续操作
   • 再次执行 CMD_RESET_REQ 命令（0xFF0500FA）。之后主机 UART 需要使用配置好的波特率（115200 波特），并且主机不应发送 CMD_DATA_REQ 命令或透明数据到模块。
   • 在这种设置下，模块主要用于接收数据，并不需要主机主动发送数据请求（CMD_DATA_REQ）或透明数据来触发数据接收过程。模块会根据所配置的无线 M - BUS 模式和相关设置，自动接收符合条件的数据帧。

发送数据

• 适用场景及前提

  • 当希望设置一个仪表或模拟仪表时，如果仅需要单向通信（这里是发送功能），除了设置用户设置中的 Mode_Preselect 参数外，还需执行以下步骤。如果需要双向通信，则需要定制固件。如果仪表需要电池供电操作，需参考第 11 章并使用其中列出的特殊 UART 设置。

• 恢复出厂设置和复位

  • 首先执行 CMD_FACTORYRESET_REQ 命令，命令值为 0xFF1100EE。
  • 然后执行 CMD_RESET_REQ 命令，命令值为 0xFF0500FA。

• UART 设置

  • 主机 UART 需使用 9600 波特、8 位数据位、无校验位、1 位停止位（8n1）的设置（用于接下来的几步操作）。

• 模式选择

  • 根据要模拟的仪表发送模式设置 Mode_Preselect。
  • 对于 S1 - m 模式，使用 CMD_SET_REQ 命令 0xFF0903460102B0；
  • 对于 T1_meter 模式，使用 CMD_SET_REQ 命令 0xFF0903460105B7；
  • 对于 C1_meter 模式，使用 CMD_SET_REQ 命令 0xFF090346010CBE。

• 波特率设置及后续操作

  • 使用 CMD_SETUARTSPEED_REQ 命令将 UART 波特率设置为 115200 波特，命令为 0xFF100107E9。
  • 再次执行 CMD_RESET_REQ 命令（0xFF0500FA）。之后主机 UART 需要使用配置好的波特率（115200 波特）。

• 发送数据操作

  • 如果主机想要发送数据，使用 CMD_DATA_REQ 命令并提供一个符合 wM - BUS 标准的帧给模块。

透传模式

不推荐透传模式

格式：

L field	Payload	RSSI
length	(length - 1) bytes	1 bytes

L field	Payload
length	(length) bytes

简单版

发送

SFD	CMD	Length	Payload	XOR
0xFF	0x00	0xXX	0xXX 0xXX...	ODD

接收

• 启用命令输出：UART_CMD_OUT_ENABLE
• 就会自动接收到

SFD	CMD	Length	Payload	XOR
0xFF	0x03	0xXX	0xXX 0xXX...	ODD

或者

SFD	CMD	Length	Payload	RSSI	XOR
0xFF	0x03	0xXX + 1	0xXX 0xXX...	RSSI	ODD

用户参数设置指令

设置功率

SFD	CMD	Length	reg	param length	param	XOR
0xFF	0x09	0x03	0x3D	0x01	0x01~0x06	0xC8

设置最长发送接收包

SFD	CMD	Length	reg	param length	param	XOR
0xFF	0x09	0x03	0x0A	0x01	0xFA(250)	0x04

设置打开加密

SFD	CMD	Length	reg	param length	param	XOR
0xFF	0x09	0x03	0x0B	0x01	0x00/0x01	0x04

设置打开RSSI

SFD	CMD	Length	reg	param length	param	XOR
0xFF	0x09	0x03	0x45	0x01	0x00/0x01	0xB0

设置打开RSSI

SFD	CMD	Length	reg	param length	param	XOR
0xFF	0x09	0x03	0x45	0x01	0x00/0x01	0xB0
