NMOS 和 PMOS的区分

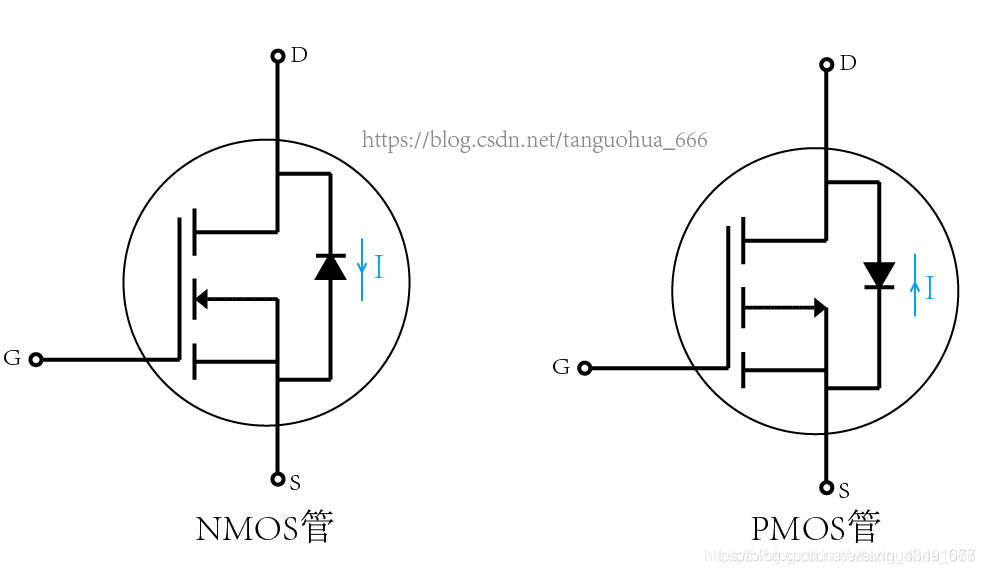

箭头朝向Gate栅极则是NMOS

背向Gate栅极则是PMOS

里面的二极管和箭头方向一致

NMOS是Gate大于Source阈值电压后导通,也就是大于Source 4V

PMOS是Gate小于Source阈值电压后导通,也就是小于Source 4V

MOSFET 对应关系

NMOS的阈值电压是指当栅极和源极之间的电压达到一定值时,NMOS开始导通,形成从漏极到源极的电流通路。当栅极电压高于阈值电压时,使得沟道形成并允许电流从漏极流向源极,从而实现NMOS的导通状态。

与NMOS相比,PMOS的阈值电压是指当栅极和源极之间的电压达到一定值时,PMOS开始导通,形成从源极到漏极的电流通路。当栅极电压低于阈值电压时,使得沟道形成并允许电流从源极流向漏极,从而实现PMOS的导通状态。
