少年晶体管收音机(二)能选电台的收音机

Posted 2024-04-21 Updated 2024-06- 23
By YCP
3~4 min read

本章实物图

截屏2024-04-21 下午5.32.16.png

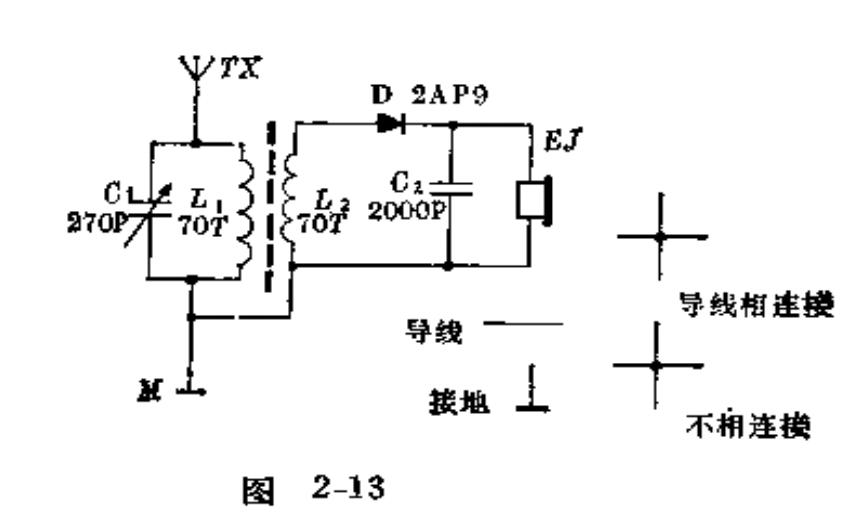

本章原理图

截屏2024-04-21 下午5.33.51.png

重点

  1. LC 调谐回路:f = 1/(2*pi*Squa(L*C))。在并联谐振电路下,[高频/低频]会通过[电容/电感]直接到达地,并联谐振两端电压小,无法给 L2 以感应电压驱动耳机发出声音,只有谐振频率下,两端阻抗最大,电压最大,感应出电压驱动耳机发声
  2. 电容阻抗Z = 1 / (j * 2 * Pi * f * C)
  3. 电感阻抗Z = j * 2 * Pi * f * L
  4. 并联阻抗Z = -j * (w * L / (1 + w² * L * C))
电子技术
