低功耗蓝牙BLE

官网
主要参考资料

蓝牙广播

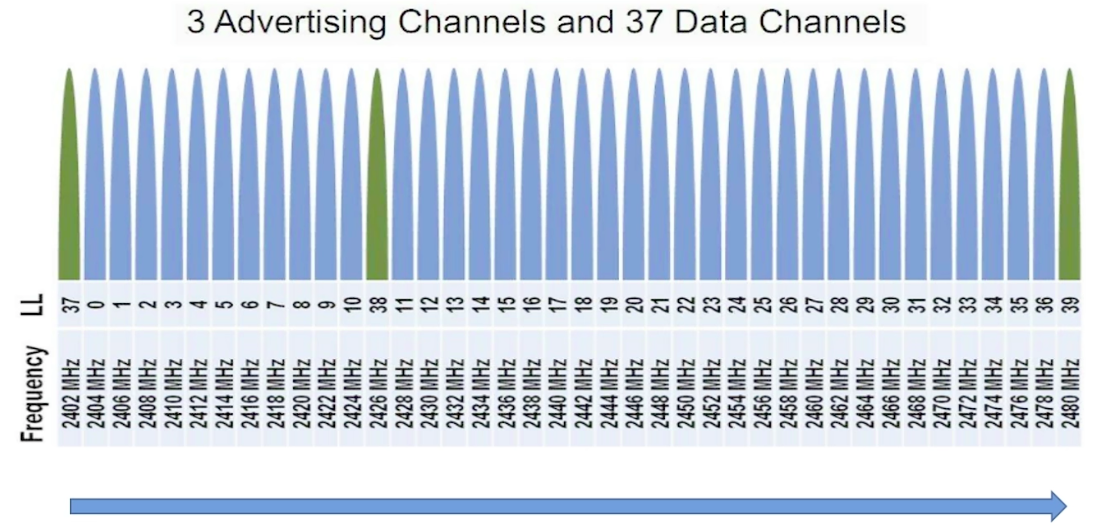

包含 3 个广播信道[37 38 39]和 37 个数据信道
频段范围从2402Mhz～2480MHz

一个广播数据包最长 37 字节
[mac地址 x 6字节 + 用户使用 x 31字节]

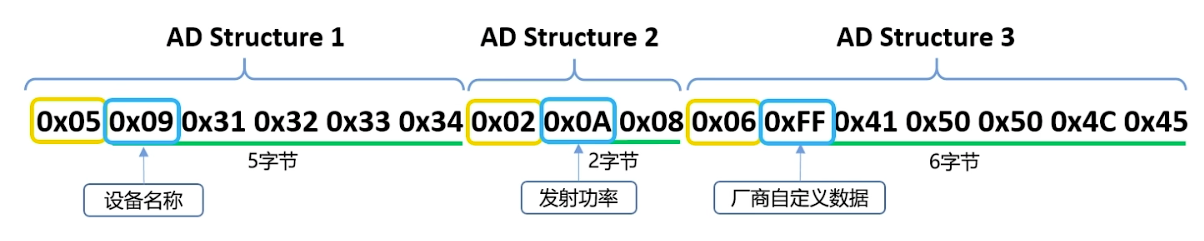

用户使用的 31字节又包括若干个广播数据结构体[AD Structure]

每一个蓝牙数据结构体 [AD Structure] 由3部分组成
[长度 x 1字节 ，类型 x 1字节 ，内容 x n字节]

例:
0x04 0x09 0x41 0x42 0x43 0x03 0x19 0x80 0x81 + 自动补 0 凑足 37字节
|长度4 类型 数据1 数据2 数据3 长度3 类型 数据1 数据2|

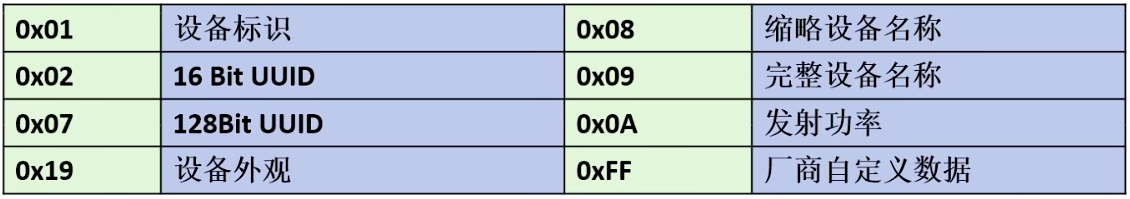

至于 类型 看官方文档 ，有很多补充

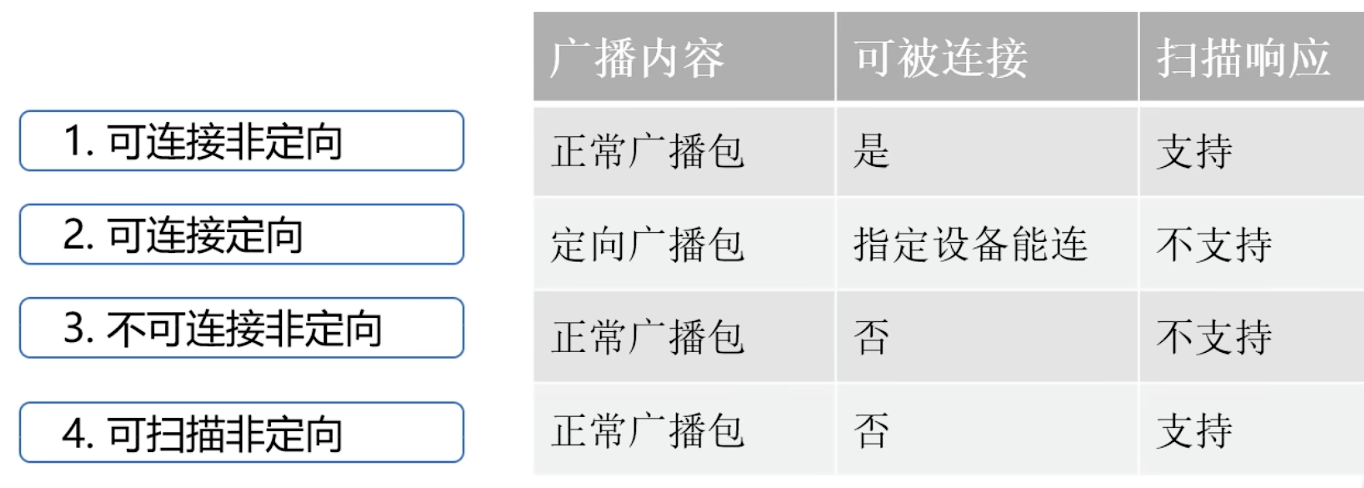

蓝牙广播分为 4 类

• 可连接非定向[最常用的广播方式]
• 可连接定向[用于快速连接]
• 不可连接非定向[用于信标传感器]
• 可扫描非定向[在不可连接非定向上加上扫描响应的功能，可扫描不可连接非定向]

至于扫描响应和广播的关系 ，两者从数据包格式上看是一样的
因此如果广播包的 31字节不够用，可以把他们塞进扫描响应
扫描响应是被动 ，广播是主动

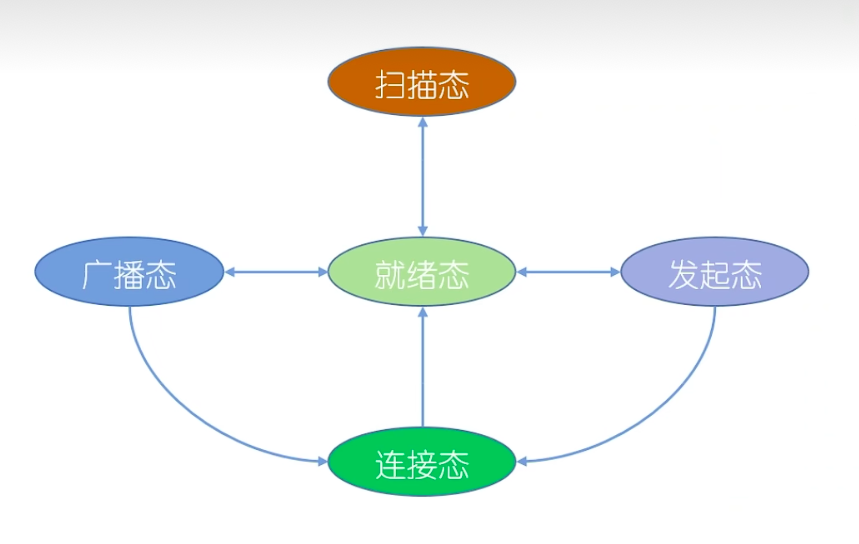

蓝牙的状态切换

是个状态机

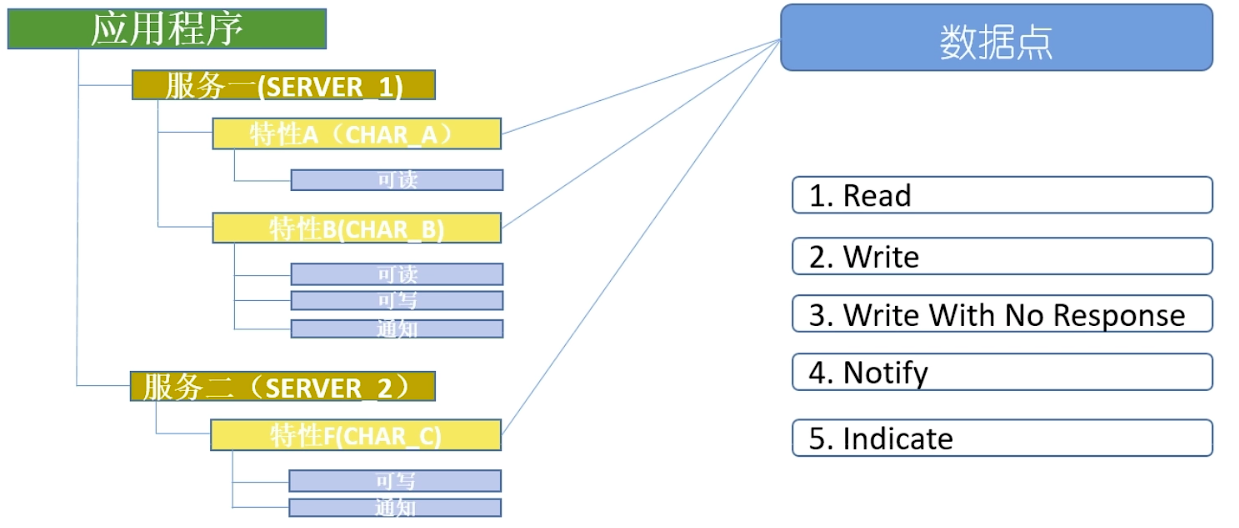

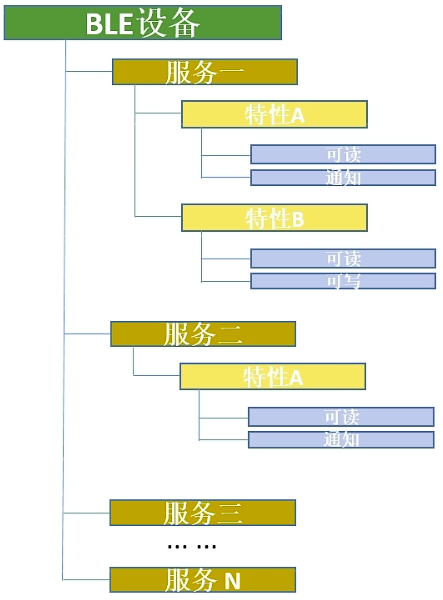

蓝牙的服务与特性[应用层]

HCI ：主机控制接口

UUID ：用于区分各个服务和特性 ，128 bit
也可以使用16位的 ，基于UUID基地址0000xxxx-0000-1000-8000-00805F9B34FB

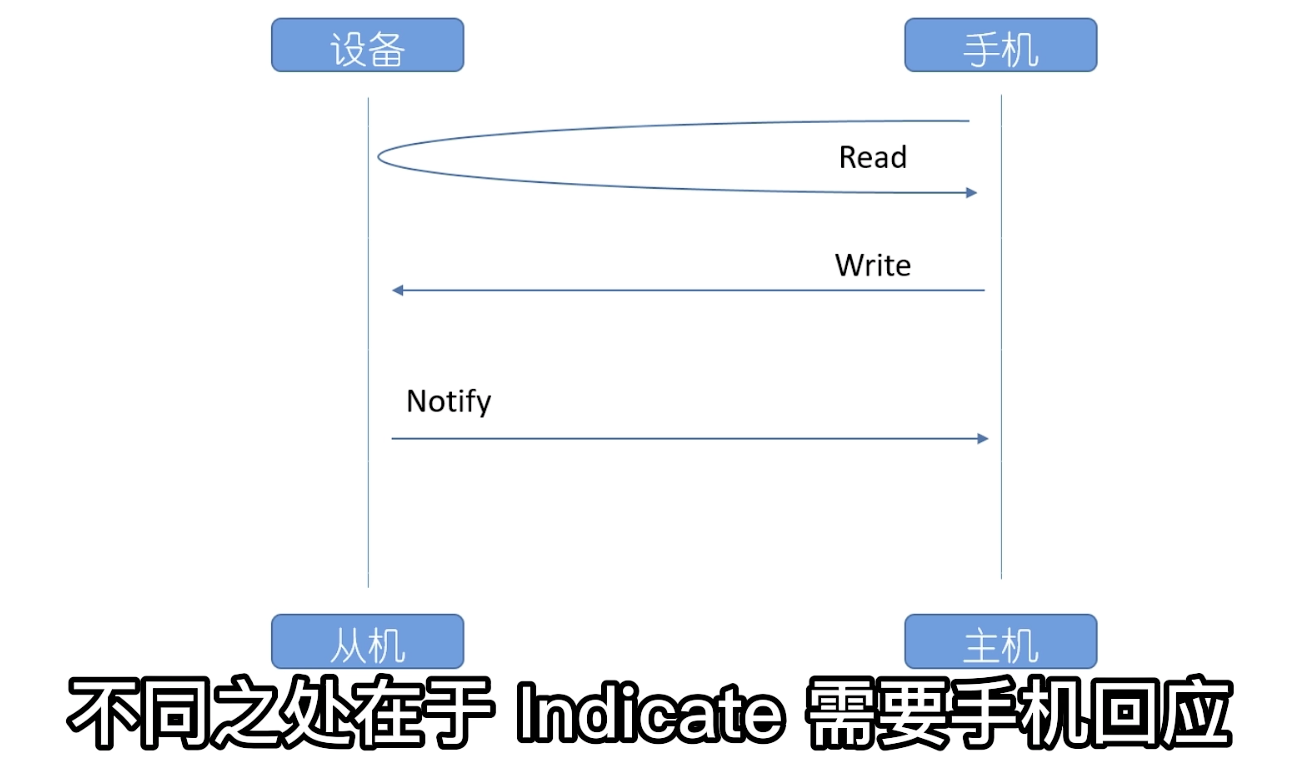

数据收发

低功耗蓝牙的通信基于特性

16bit UUID

蓝牙联盟已经定义了一些UUID用于指定服务和特性[0x180D 心率 ，0x180F 电池 ，0x2A00 设备名字 ，等等]
Assigned Number Type

SPP协议

经典蓝牙常用，如 HC-05 的蓝牙透传
低功耗蓝牙需自定义

GAP角色

• 广播者：广播但无法连接
• 观察者：扫描广播不建立连接
• 外围设备：可广播可作为从机在链路层建立连接
• 中心设备：可扫描广播可在链路层与多个从机建立连接

地址（8*6）

• 公共地址：全球唯一，需向IEEE缴纳费用
• 随机地址：最后两位需要注意

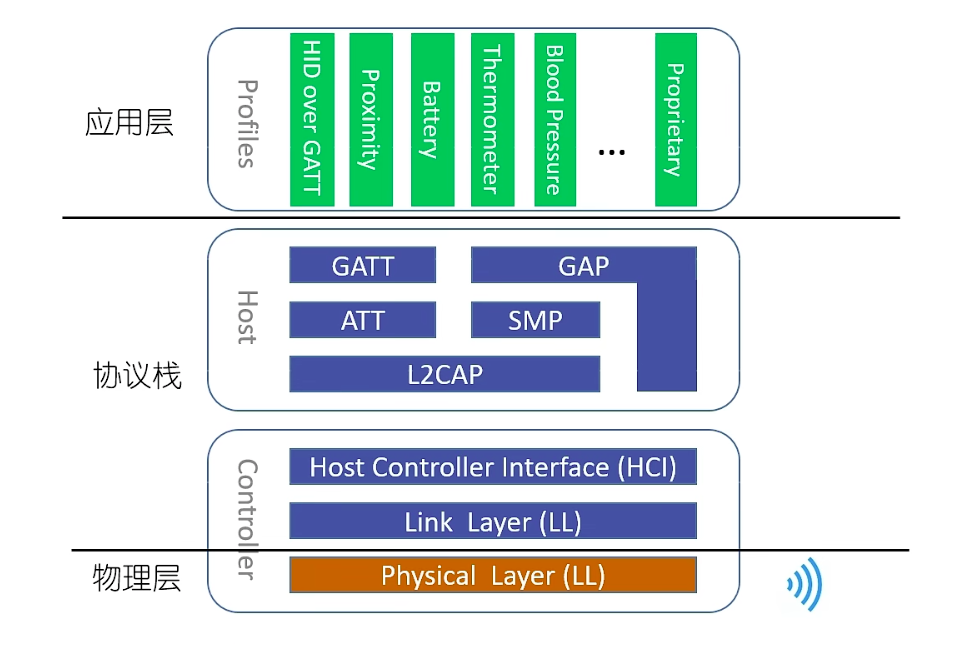

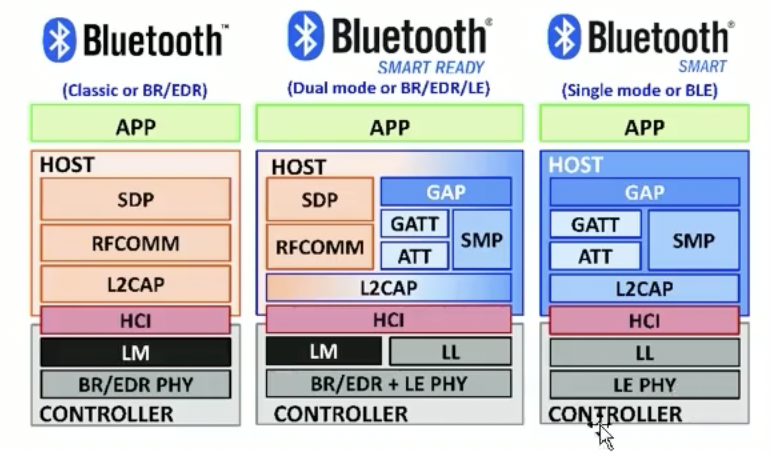

蓝牙协议栈

• HOST（主机）：

  • L2CAP（提供数据封装服务，使得上层应用无需关注控制细节，链接应用层和控制器）
  • ATT（定义属性实体，并定义其读写通知指示等操作）
  • GATT（两个设备通信依靠这个实现，包括GATT服务端客户端）
  • SMP（安全管理协议）
  • GAP（对外接口，管理蓝牙广播、链接、设备绑定）

• CONTROLLER（控制器）：PHY基带物理层 + LL链路层

• HCI（主机控制接口）：在CH592中主机控制器一体
