Boost 升压电路

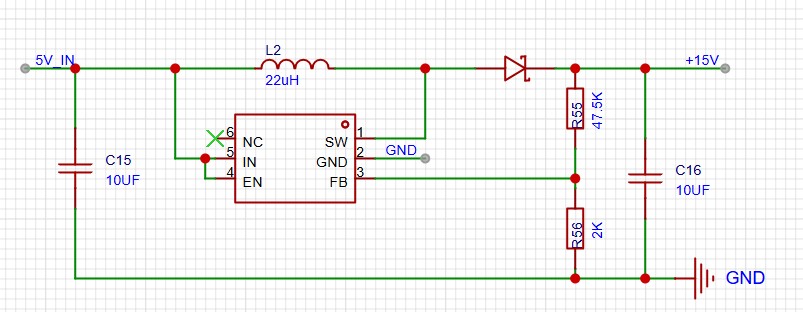

示例 MT3608升压电路

核心元件 : 电感

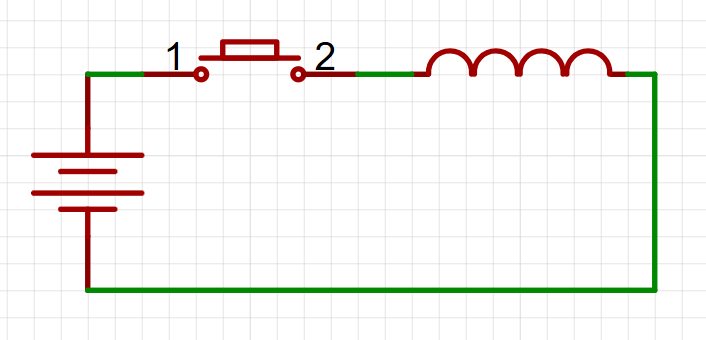

• 做一个小实验,不停开关图中的轻触开关,电感两端在释放开关的瞬间会产生一个高压,这个高压有时候为正值,有时候是负值

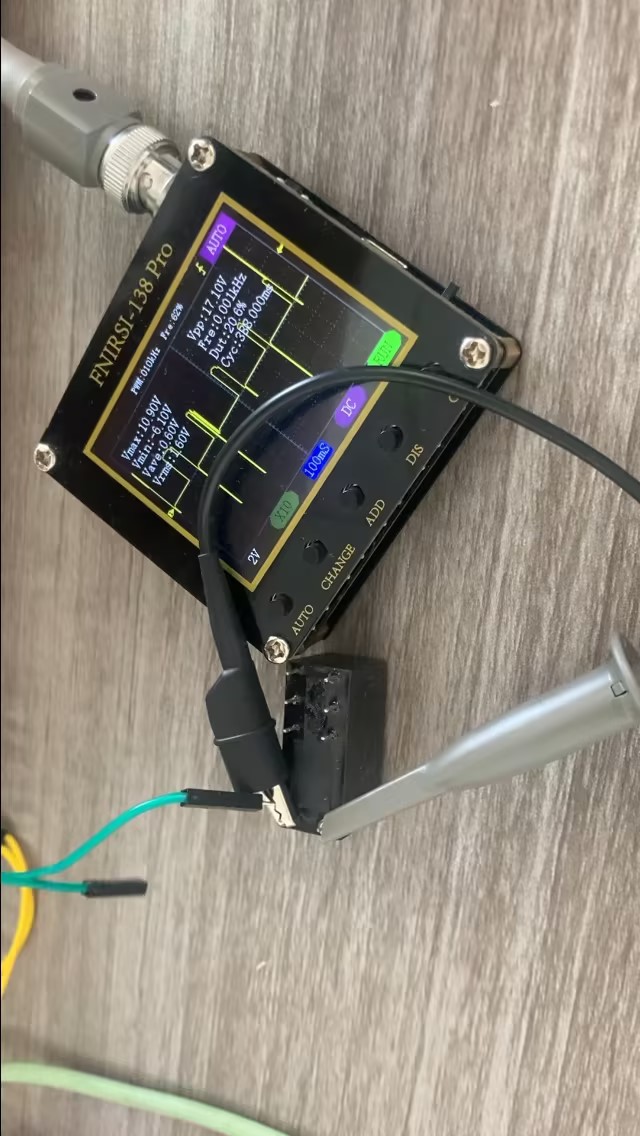

• 以下是我的实验截图

  至于为什么有时候正有时候负,不排除仪器问题,我也不知道原因,大概率仪器问题.

核心元件 : 二极管

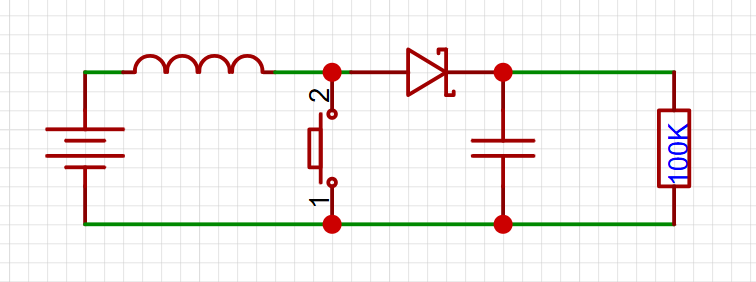

• 按键关闭.电感储能,按键释放,电感产生瞬时高压流向电容给其充电.
• 按键释放,电感状态:1.瞬时高压 2.缓慢降低 3. 电压稳定为0
• 二极管的作用也就是防止输出端高压反向流向输入,不论是开关闭合或者关断
• 负载电阻: 损耗电容的电,防止我被电. 因为来回关断使得电容储能,假若不释放则会产生几百伏特高压
