负压发生电路

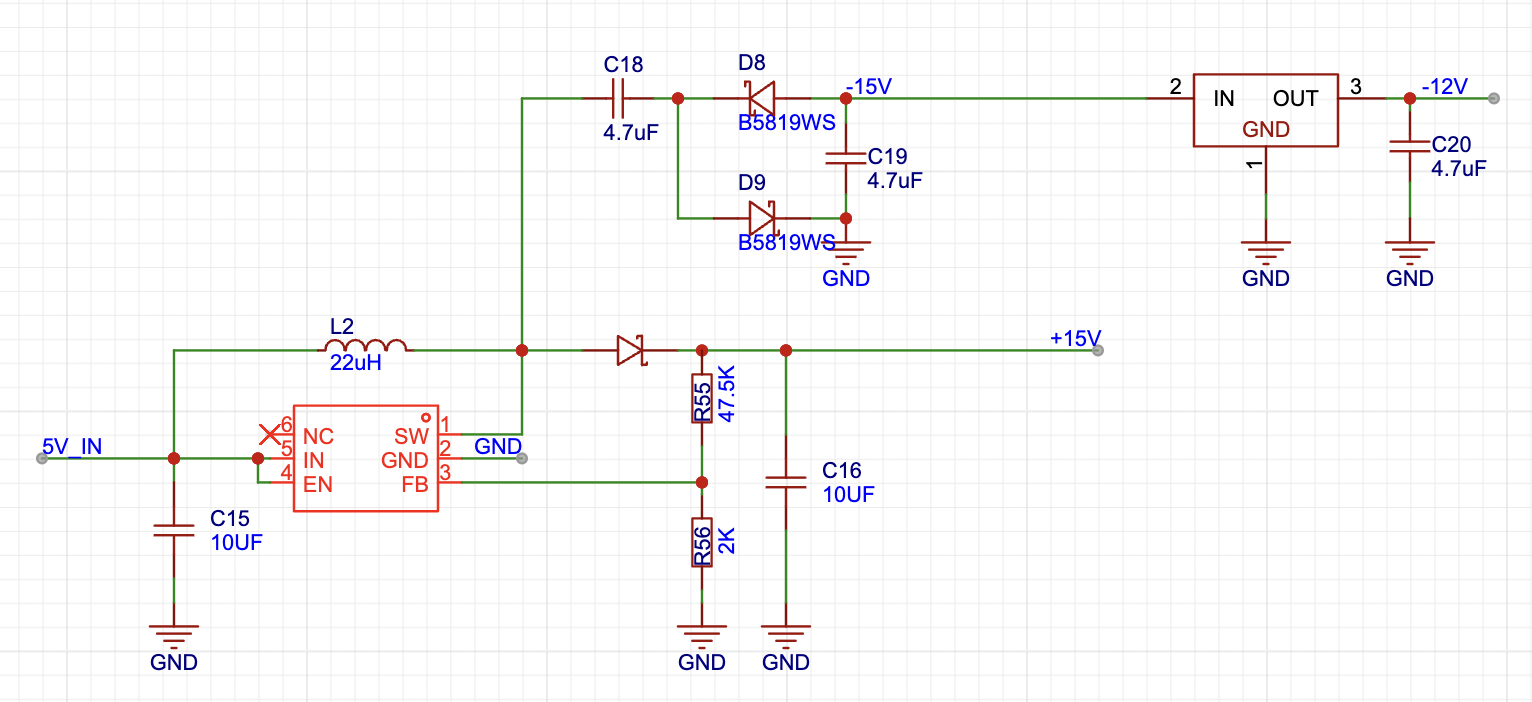

以MT3608为例

• 这个负压发生电路依附于boost升压电路


流程

1. MT3608在反馈的作用下输出了+15V,在+15V的开关占空比下,我们同样只能输出-15v,不能输出-12V或者其他电平
2. SW为高电平时: 电流依然保持原有的流向,流向为 L2 - C18 - D9 - 地 ,直到C18充满.
3. 当SW为低电平时, SW相当于地,电流从流向 C18 - C19 - D8 - C18,此时C18放电,充当电源,C19用于减小纹波类似于C16

结论

很明显 C18 充满的时候左15V右 0V,放电的时候相当于电池和C19并联,就看C19好了,C19下方为+,上方为-.下方为0V上方就是-15V了
